Plotten: Beispiel Strophoide
Mit dem Beispiel der Strophoide
zeigen wir Ihnen die Anwendung von Polarkoordinaten.
- Als erstes deklarieren wir die Konstante: a = 5
- Durch Anklicken der Schaltfläche "Koordinatensystem" stellen wir auf Polarkoordinaten um.

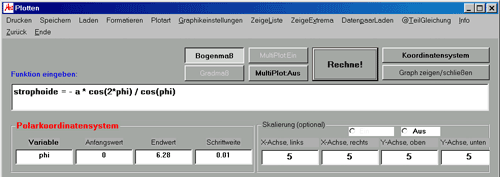

- Für die Graphikausgabe haben wir folgende Eingabewerte gewählt:
Variable: phi,
Anfangswert: 0,
Endwert: 6.28 und
Schrittweite: 0.01
- Wir geben die Funktion ein: strophoide=-a*cos(2*phi)/cos(phi)
- Die Eingabe schließen wir mit der Return-Taste ab oder klicken auf die Schaltfläche "Rechne!"
- Die Funktion wird geplottet

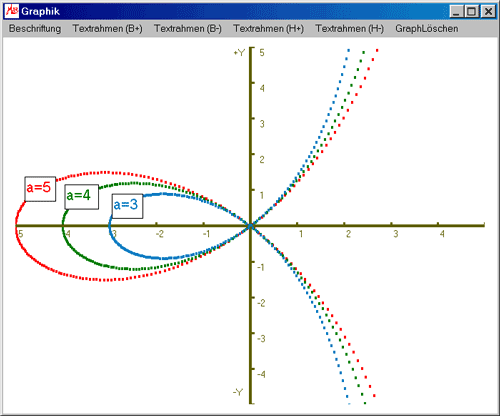

Das Bild zeigt Strophoiden für verschiedene a-Werte.
